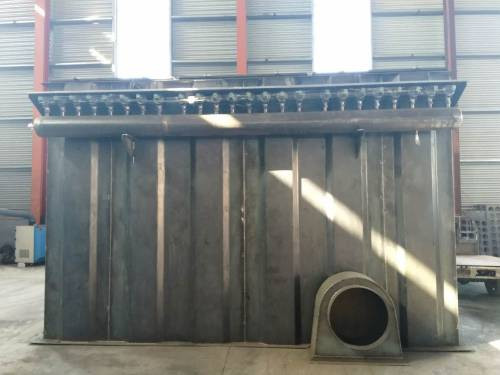

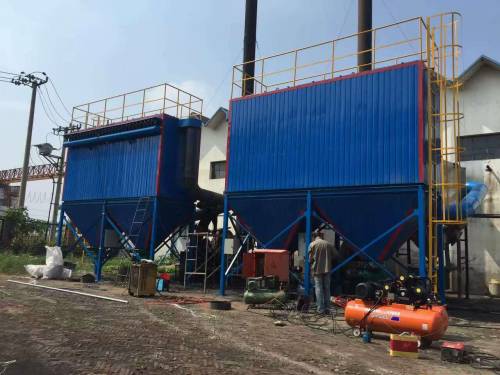

白灰窯脈沖布袋除塵器采用分室管噴吹低壓脈沖袋式除塵器，是我單位應用國外技術設計制造的負壓操作、低壓脈沖、長袋大型除塵器，該型除塵器集大型反吹、高壓氣箱脈沖和低壓管噴脈沖各類除塵器優點于一身，具有結構緊湊，雙重除塵原理，清灰效果好，運行穩定可靠，濾袋壽命長等特點，被公認為有效大型除塵器，是冶金、電力、建材等行業的醉佳除塵設備。
白灰窯脈沖布袋除塵器主要結構
1、主要結構
白灰窯除塵器分室停風管噴吹低壓脈沖袋式除塵器主要由袋室（箱體）、灰斗、清潔氣體室、濾袋及骨架、脈沖噴吹系統、進出風總管、進風支管、進風閥、卸灰閥、支架以及樓梯平臺等組成。頂部脈沖閥設有防雨罩。
2、箱體
該大型長袋低壓脈沖袋式除塵器一改常規的現場板式拼裝結構為單之箱體現場組合式，既大大減少了現場安裝工作量，又可有效地保證設備整機質量。中箱體下部的進風口處設有截?fù)跹b置，含塵氣體在進風管內進入灰斗時，粉塵隨其速度慣性沖撞擋板后，大部分即落入灰斗，其余少量細粉塵按截?fù)跹b置導流方向隨氣流進入濾袋室過濾.
3、灰斗

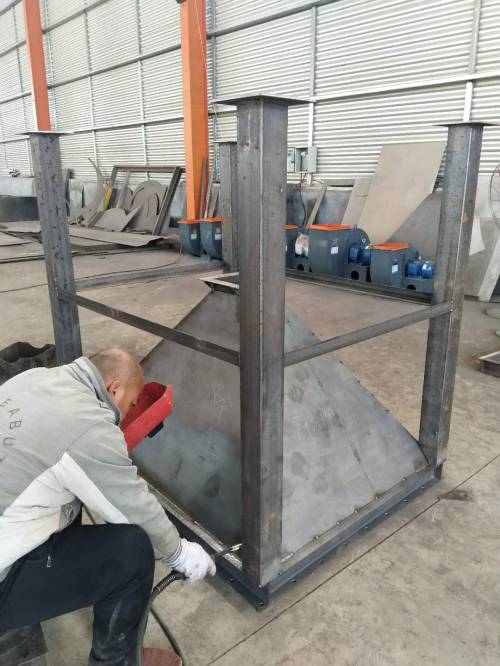

灰斗由上灰斗和下灰斗兩體連接而成，其壁板均采用4mm厚鋼板焊制，外表均焊有足夠強度的角鋼為加強筋。灰斗下部還焊有大孔格柵網。檢修換袋時可以從上方將濾袋直接放入灰斗，落在板柵網上，然后從灰斗從孔門處即可統一取出，既減輕工人勞動強度，又實現了清潔操作，深受檢修人員的歡迎。
4、濾袋
為了保證過濾性能確保排放標及粉塵的特性，除塵器濾袋所采用PPS針刺過濾氈，其性能需達到如下指標：
重量：1000g/m2 厚度：2.0mm
透氣度：0.88m3/m2/min
斷裂強度：徑向＞600 N/5×20cm緯向＞1000 N/5×20cm 破裂強度：2.9MPa/min 連續使用溫度：≤280℃ 短時使用溫度：300℃ 耐酸性：良 耐堿性：良 耐磨性：良 水解穩定性：良
后處理方式：燒毛、壓光、熱定型
馬鞍膠圈中彈簧漲圈材質為65Mn，厚度為0.4mm
濾袋口部縫有彈性漲圈，將其捏成月牙形放入花板孔內，密封、牢固、不脫落，安裝檢修換袋極為方便。該除塵器每臺共有濾袋924條，每個濾袋室154條。濾袋間有十字形氣流通道。便于含塵氣體的勻速上升，擴散，達到濾袋負荷均衡，以延長使用壽命。
5、濾袋骨架
脈沖布袋除塵器濾袋支撐骨架采用冷撥鋼絲點焊（電阻焊）而成，表面光滑無焊渣、焊痘、無毛刺，再經鍍塑處理。
6、清潔氣體箱

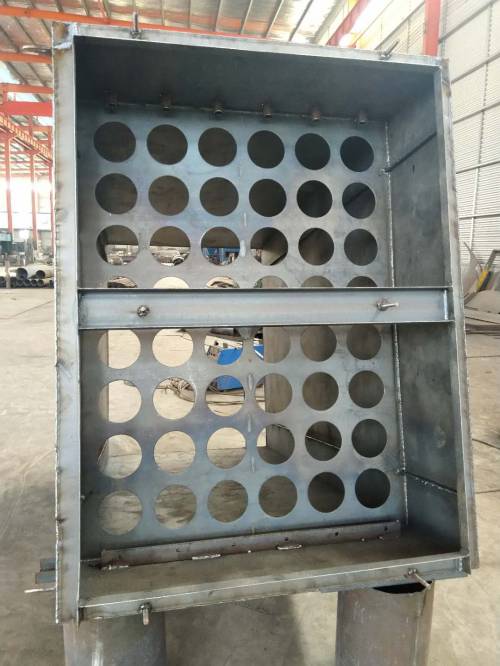

每個袋室（箱體）的上方均相應連接有一個清潔氣體箱，其內部裝有11排噴吹管，頂面有6個檢修用的人孔門。噴吹管進氣端用快裝式連接管件固定在壁板上，終端用壓板固定在支架上。這種結構型式方便噴氣管的安裝調整，可確保其噴吹口與濾袋同心以達到完美的噴吹效果。
7、人孔門、檢查門
白灰窯脈沖布袋除塵器頂部和灰斗上的人孔檢查門均采用快開式結構，工人維修時無需攜帶工具，即可快快捷地打開和關閉，緊定用的手柄為凸輪式結構，手動擰緊后扳下即可牢固壓緊，提起后旋幾圈即可打開，極為方便快捷。
8、電磁脈沖閥
電磁脈沖閥，選用的是上海袋式除塵配件有限公司的產品，其性能和壽命均達到國際上的。其型式為淹沒式，主要技術參數：
膜片使用壽命：＞150萬次 適應環境濕度：-35-90℃ 噴吹氣源壓力：0.2-0.6Mpa 噴吹時間：0.2s 噴吹量：≥500L 工作電源：DC24V 20W
