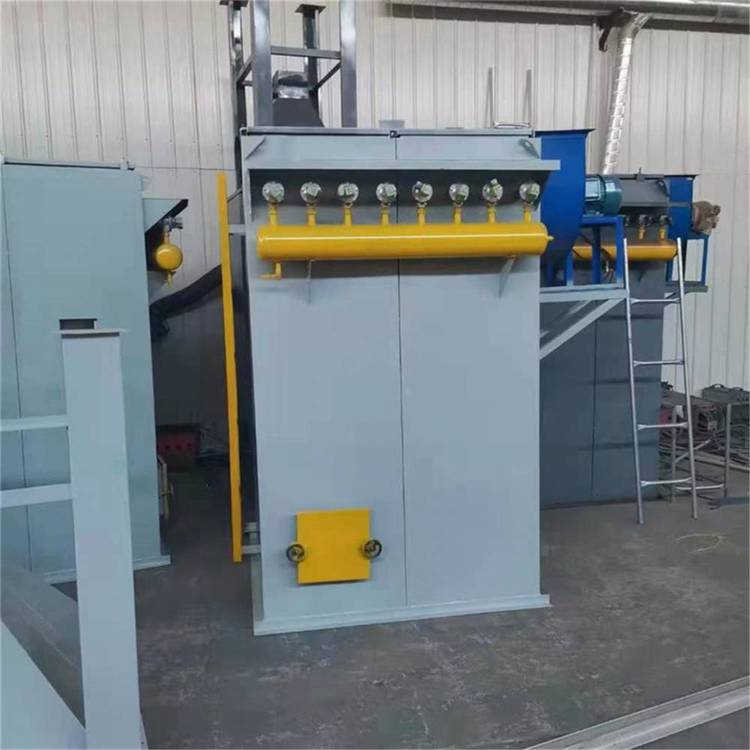

鍋爐除塵器控制技術分析
添加時間：2024-01-31 | 文章錄入：秩名 | 文章來源：原創
20噸鍋爐布袋除塵器控制柜的脈沖清灰控制采用手動和自動兩種方式，可相互轉換。自動控制采用定時控制方式。當設備運行時間周期時，除塵器各室依次進行脈沖噴吹清灰，清灰狀態采用三狀態離線分室依次清灰。清灰程序的執行由主控柜（PLC）自動控制。
2定時控制：選擇開關選定“自動”“定時”位置，系統滿足定時控制條件后，先關閉1#室離線閥，1#室清灰指示燈亮，開始噴吹，噴吹結束后打開1#離線閥，1#室開始工作；間隔20秒左右關閉2#室提升閥——（重復1#室工作），依次完成所有倉室的清灰工作后進入下一周期，周期結束后再從1#室開始清灰工序。
3除塵器各倉室能單倉離線，即關閉提升閥、脫離除塵系統。在此情況下，該倉室將不運行清灰程序。
4卸灰系統灰斗星型卸灰閥現場控制方式與輸灰系統連接。
5卸灰系統啟停順序：
啟動：輸灰系統→1#卸灰閥開→1#卸灰閥停→2#卸灰閥開 停止：末號卸灰閥停→輸灰系統
停機時，每臺設備相對上一臺設備滯后2分鐘停機。（可調）
6輸灰系統自動控制采用定時控制方式：
定時控制：當除塵器每完成1-2次脈沖噴吹清灰周期（或設定的卸灰時間），輸灰設備運行一次（每個灰斗卸灰一次），定時時間間隔可調。
卸灰時， 卸灰的灰斗所帶的清堵空氣炮工作。
現場控制由機旁操作箱來完成，并向主控系統的上位機提供各設備運行狀態信號。
7除塵器本體PLC與上位工控機連接，傳遞脈沖閥、離線閥以及氣包壓力、氣包溫度、除塵器壓差等除塵器本體PLC采集的參數、信號。
8除塵系統所有自動控制設備無值守。
9主操作臺操控按紐設置；
9．1手/自動轉換開關 9．2操控室/現場操作轉換開關 9．3自動控制啟停按鈕
9．4除塵器各設備手動操作啟、停按鈕。
10就地操作箱操控按鈕設置；
10．1手動/自動/轉換開關（手動擋設置為現場操作） 10．2除塵器各設備手動操作啟、停按鈕 10．3提升閥（開、閉） 10．4星型卸灰斗（啟、停）
2定時控制：選擇開關選定“自動”“定時”位置，系統滿足定時控制條件后，先關閉1#室離線閥，1#室清灰指示燈亮，開始噴吹，噴吹結束后打開1#離線閥，1#室開始工作；間隔20秒左右關閉2#室提升閥——（重復1#室工作），依次完成所有倉室的清灰工作后進入下一周期，周期結束后再從1#室開始清灰工序。
3除塵器各倉室能單倉離線，即關閉提升閥、脫離除塵系統。在此情況下，該倉室將不運行清灰程序。
4卸灰系統灰斗星型卸灰閥現場控制方式與輸灰系統連接。
5卸灰系統啟停順序：
啟動：輸灰系統→1#卸灰閥開→1#卸灰閥停→2#卸灰閥開 停止：末號卸灰閥停→輸灰系統
停機時，每臺設備相對上一臺設備滯后2分鐘停機。（可調）
6輸灰系統自動控制采用定時控制方式：
定時控制：當除塵器每完成1-2次脈沖噴吹清灰周期（或設定的卸灰時間），輸灰設備運行一次（每個灰斗卸灰一次），定時時間間隔可調。
卸灰時， 卸灰的灰斗所帶的清堵空氣炮工作。
現場控制由機旁操作箱來完成，并向主控系統的上位機提供各設備運行狀態信號。
7除塵器本體PLC與上位工控機連接，傳遞脈沖閥、離線閥以及氣包壓力、氣包溫度、除塵器壓差等除塵器本體PLC采集的參數、信號。
8除塵系統所有自動控制設備無值守。
9主操作臺操控按紐設置；
9．1手/自動轉換開關 9．2操控室/現場操作轉換開關 9．3自動控制啟停按鈕
9．4除塵器各設備手動操作啟、停按鈕。
10就地操作箱操控按鈕設置；
10．1手動/自動/轉換開關（手動擋設置為現場操作） 10．2除塵器各設備手動操作啟、停按鈕 10．3提升閥（開、閉） 10．4星型卸灰斗（啟、停）
