電磁脈沖閥耗氣量的計算方法:

電磁脈沖閥耗氣量的計算方法:

添加時間:2021-08-08 | 文章錄入:本站 | 文章來源:原創

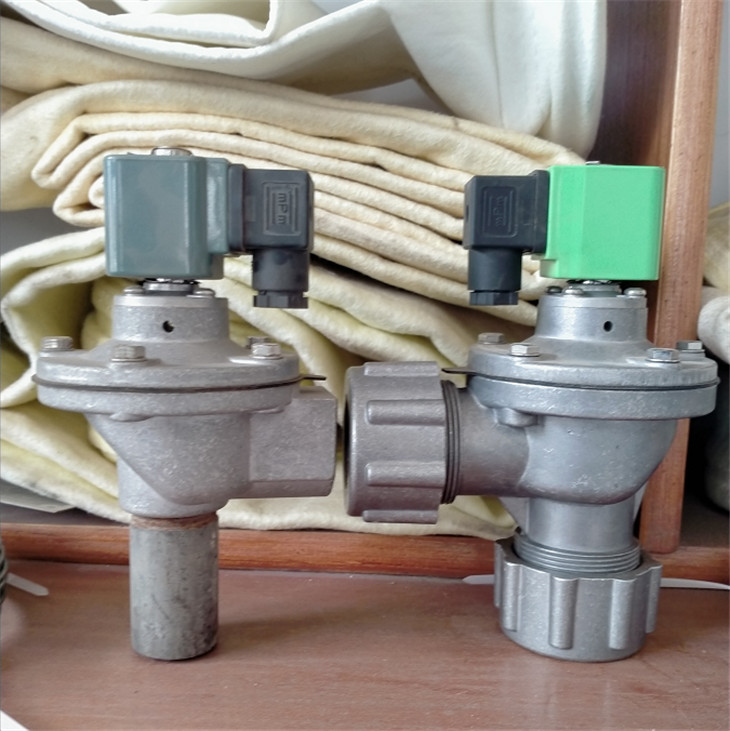

電磁脈沖閥
電磁脈沖閥耗氣量的計算方法:
1、選用上海袋配或者GOYEN1.5寸mm電磁脈沖閥
Q=(198.3XCvXP1)/(根號G)
Q----------耗氣量
Cv---------流動系數
P1---------表壓(_是氣包上壓力表值,低壓為0.4MPa以下,_過0.4算高壓,此處選3kg/cm2,即0.3MPa)
G----------氣體比重(這個可以無視,常溫下空氣比重為1.14)
Q=(198.3x51x3)/(跟號1.14)
=28442.8/min
=474.1/sec
=71.1/0.15sec
2、壓力容器的必要容積(這里_是算氣包的直徑和長度)

電磁脈沖閥能夠吐出71/0.15sec的壓力容器的流量
V=Q/(P1-P2)
V----------流量
P1---------清灰前壓力
P2---------脈沖清灰后的壓力(這個根據工況確定,本人選1.5)
V=71100/1.5kg=47.41L
先要大概算下花板的排部
根據濾帶數量200個,我選擇20X10的排部方式比較容易計算
即電磁脈沖閥20個,噴吹管上噴嘴數量為10個
首先,計算花板上孔與孔之間的距離
根據經驗,間距一般取濾帶直徑1.5倍即D=1.5Xd
D---------花板孔間距
d---------濾袋直徑
計算得D=1.5X116=174這里我取170mm
縱向間距一樣也是170mm
邊上的孔到側壁板距離我選的是150mm
總的長度我算下來為L1=3994mm≈4000mm

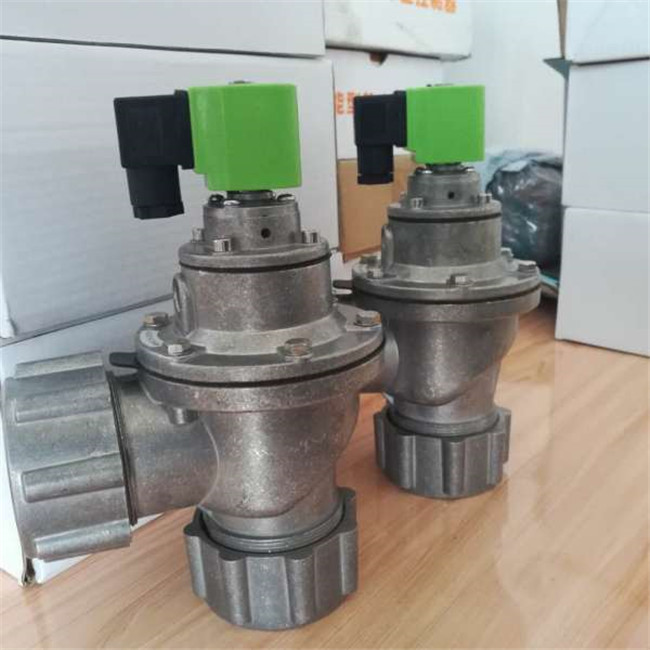

電磁脈沖閥(注意,這里花板孔間距主要是為了不讓袋與袋之間相碰,袋與壁板之見不相碰行,太大讓費材料,太小容易碰,并無實際規則)
 知道了上箱體花板的長度,主要是為了確定氣包的長度
眾所周知,
電磁脈沖閥氣包是裝在上箱體上,其長度應與上箱體長度相當且不能_過上箱體長度
所以算來算去,主要是為了知道氣包的長度L2≤4000mm這里我們取整4000mm來計算
S=V/L
V----------這里的V_是上面算出來的壓力容器必要容積
L----------4000mm(這個應該明白把--!)
所以壓力容器的截面積S=V/L=47410/400cm=118.525
這里要查的是日標的管子的型號,壓力容器是個圓形的鋼管:
SGP150AΦ165.2X5.0t
這里的165.2是外徑5.0t是說明這個管壁厚5.0mm
得出內徑為165.2-10=155.2mm由此內徑算截面積S2=189CM2
189>118滿足條件
所以壓力容器型號SGP150AX4000mm(實際應較4000mm稍?。?/span>
