廢氣處理設備噴淋塔水泵選型

廢氣處理設備噴淋塔水泵選型

添加時間:2020-07-10 | 文章錄入:本站 | 文章來源:原創

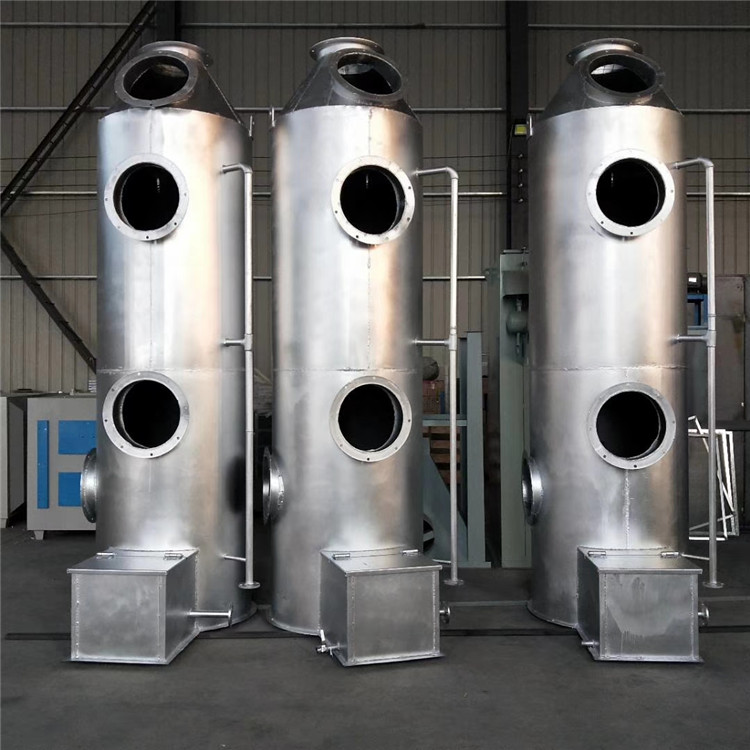

噴淋塔
廢氣處理設備噴淋塔水泵選型
廢氣處理設備噴淋塔水泵選型依據,應根據工藝流程,給排水要求,從五個方面加以考慮,既液體輸送量、裝置揚程、液體性質、管路布置以及操作運轉條件等
1、流量是選水泵的重要性能數據之一,它直接關系到整個裝置的的生產能力和輸送能力。如設計院工藝設計中能算出泵正常、最小、最大三種流量。選擇泵時,以最大流量為依據,兼顧正常流量,在沒有最大流量時,通常可取正常流量的1.1倍作為最大流量。
2、裝置系統所需的揚程是選泵的又一重要性能數據,一般要用放大5%—10%余量后揚程來選型。
3、液體性質,包括液體介質名稱,物理性質,化學性質和其它性質,物理性質有溫度c密度d,粘度u,介質中固體顆粒直徑和氣體的含量等,這涉及到系統的揚程,有效氣蝕余量計算和合適泵的類型:化學性質,主要指液體介質的化學腐蝕性和毒性,是選用泵材料和選用那一種軸封型式的重要依據。
4、裝置系統的管路布置條件指的是送液高度送液距離送液走向,吸如側最低液面,排出側最高液面等一些數據和管道規格及其長度、材料、管件規格、數量等,以便進行系梳揚程計算和汽蝕余量的校核。
5、操作條件的內容很多,如液體的操作T飽和蒸汽力P、吸入側壓力PS(絕對)、排出側容器壓力PZ、海拔高度、環境溫度操作是間隙的還是連續的、泵的位置是固定的還是可移的。
  選廢氣處理設備噴淋塔水泵的具體操作
  根據泵選型原則和選型基本條件,具體操作如下:
1、根據裝置的布置、地形條件、水位條件、運轉條件,確定選擇臥式、立式和其它型式(管道式、潛水式、液下式、無堵塞式、自吸式、齒輪式等)的泵。
2、根據液體介質性質,確定清水泵,熱水泵還是油泵、化工泵或耐腐蝕泵或雜質泵,或者采用無堵塞泵。安裝在爆炸區域的泵,應根據爆炸區域等級,采用相應的防爆電動機。
3、根據流量大小,確定選單吸泵還是雙吸泵;根據揚程高低,選單級泵還是多級泵,高轉速泵還是低轉速泵(空調泵)、多級泵效率比單級泵低,如選單級泵和多級泵同樣都能用時,首先選用單級泵。
4、確定泵的具體型號
  確定選用什么系列的泵后,就可按最大流量,(在沒有最大流量時,通常可取正常流量的1.1倍作為最大流量),取放大5%—10%余量后的揚程這兩個性能的主要參數,在型譜圖或者系列特性曲線上確定具體型號。操作如下:利用泵特性曲線,在橫坐標上找到所需流量值,在縱坐標上找到所需揚程值,從兩值分別向上和向右引垂線或水平線,兩線交點正好落在特性曲線上,則該泵就是要選的泵,但是這種理想情況一般很少,通常會碰上下列兩種情況:第一種:交點在特性曲線上方,這說明流量滿足要求,但揚程不夠,此時,若揚程相差不多,或相差5%左右,仍可選用,若揚程相差很多,則選揚程較大的泵。或設法減小管路阻力損失。

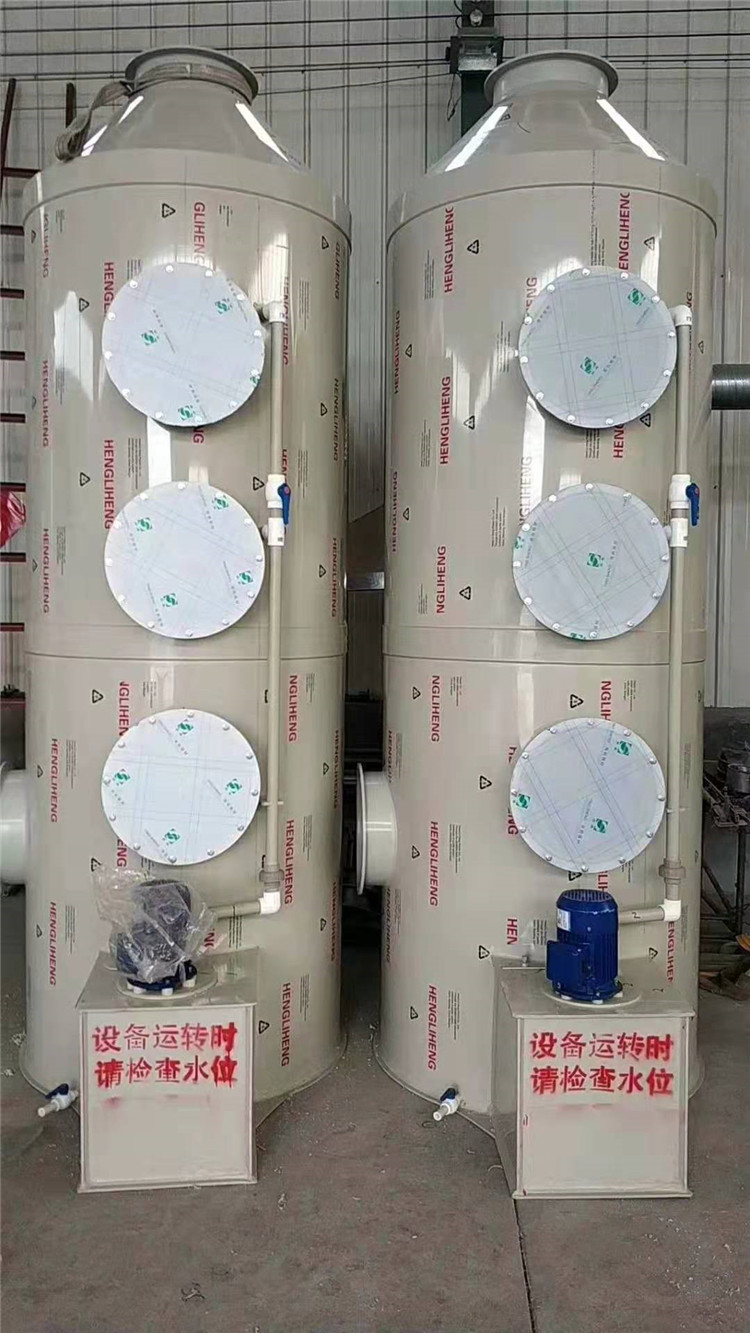

噴淋塔
第二種:交點在特性曲線下方,在泵特性曲線扇狀梯形范圍內,就初步定下此型號,然后根據揚程相差多少,來決定是否切割葉輪直徑,
  若揚程相差很小,就不切割,若揚程相差很大,就按所需Q、H、,根據其ns和切割公式,切割葉輪直徑,若交點不落在扇狀梯形范圍內,應選揚程較小的泵。選泵時,有時須考慮生產工藝要求,選用不同形狀Q-H特性曲線。5、泵型號確定后,對水泵或輸送介質的物理化學介質近似水的泵,需再到有關產品目錄或樣本上,根據該型號性能表或性能曲線進行校改,看正常工作點是否落在該泵優先工作區?有效NPSH是否大于(NPSH)。也可反過來以NPSH校改幾何安裝高度?
6、對于輸送粘度大于20mm2/s的液體泵(或密度大于1000kg/m3),一定要把以水實驗泵特性曲線換算成該粘度(或者該密度下)的性能曲線,特別要對吸入性能和輸入功率進行認真計算或較核。
7、確定廢氣處理設備噴淋塔水泵的臺數和備用率:
  對正常運轉的泵,一般只用一臺,因為一臺大泵與并聯工作的兩臺小泵相當,(指揚程、流量相同),大泵效率高于小泵,故從節能角度講寧可選一臺大泵,而不用兩臺小泵,但遇有下列情況時,可考慮兩臺泵并聯合作:流量很大,一臺泵達不到此流量。對于需要有50%的備用率大型泵,可改兩臺較小的泵工作,兩臺備用(共三臺)
  對某些大型泵,可選用70%流量要求的泵并聯操作,不用備用泵,在一臺泵檢修時,另一臺泵仍然承擔生產上70%的輸送。
  對需24小時連續不停運轉的泵,應備用三臺泵,一臺運轉,一臺備用,一臺維修。
8、確定廢氣處理設備噴淋塔水泵的臺數和備用率:
  對正常運轉的泵,一般只用一臺,因為一臺大泵與并聯工作的兩臺小泵相當,(指揚程、流量相同),大泵效率高于小泵,故從節能角度講寧可選一臺大泵,而不用兩臺小泵,但遇有下列情況時,可考慮兩臺泵并聯合作:流量很大,一臺泵達不到此流量。
  對于需要有50%的備用率大型泵,可改兩臺較小的泵工作,兩臺備用(共三抬)
  對某些大型泵,可選用70%流量要求的泵并聯操作,不用備用泵,在一臺泵檢修時,另一抬泵仍然承擔生產上70%的輸送。
  對需24小時連續不停運轉的泵,應備用三臺泵,運轉,一臺備用,一臺維修。
